smt貼片加工中如何檢查點焊質量

如今，為滿足市場需求，大多數電子器件都朝著精密加工和實際應用的方向發展。 盡管如此，PCB的電子元器件越來越小，對裝配精度的要求也越來越高。 電子加工廠往往需要使用SMT貼片加工技術來滿足項目需求。 電焊的直接結果是點焊的質量和信譽決定了電子設備的質量。 如何保證SMT貼片加工中的點焊質量，是電子加工廠和SMT工程師永恒的難題。 我們也提出了許多建設性的建議和方法。 SMT貼片加工點焊質量如何檢驗？

一、SMT點焊檢測：

1、表面必須細膩、光滑、光亮，無缺陷； 2、元器件長寬比要適中，焊料和焊料要適量，完全覆蓋焊盤和引線的焊接位置； 3、優良的潤濕性。 焊接點的邊緣應較薄。

二、SMT生產加工外觀必須檢查的內容：

1.是否忽略該元素； 2、元器件安裝是否正確？ 3、是否會造成短路故障； 4、元器件虛接不牢。 一般而言，SMT貼片加工在機械設備點焊精細，機械設備和電氣設備有效特性的前提下，要進行目視檢查，以保證電子設備的質量。 SMT貼片加工制造業是電子設備制造業的基礎。 哪些因素會損害SMT貼片的加工質量？ 一個細微的關鍵點和制造階段都會導致大大小小的產品質量問題、檢驗不合格、延遲交貨等。

三、危害SMT貼片質量和造成貼片缺件的關鍵情況如下：

1、電子設備送料器不能及時送料； 2、模組真空吸盤被氣源堵塞，真空吸盤損壞，真空吸盤寬度比例不正確； 3、機器設備真實氣路的常見故障和堵塞； 4、電路板拾取不良，造成變形； 5、線路板上無錫膏或錫膏太少； 6、電子設備產品質量不一致，厚度一樣； 7、貼片機啟動程序流程有缺陷，或編寫程序時未正確選擇電子設備厚度等主要參數； 8、因人為失誤不慎撞倒。

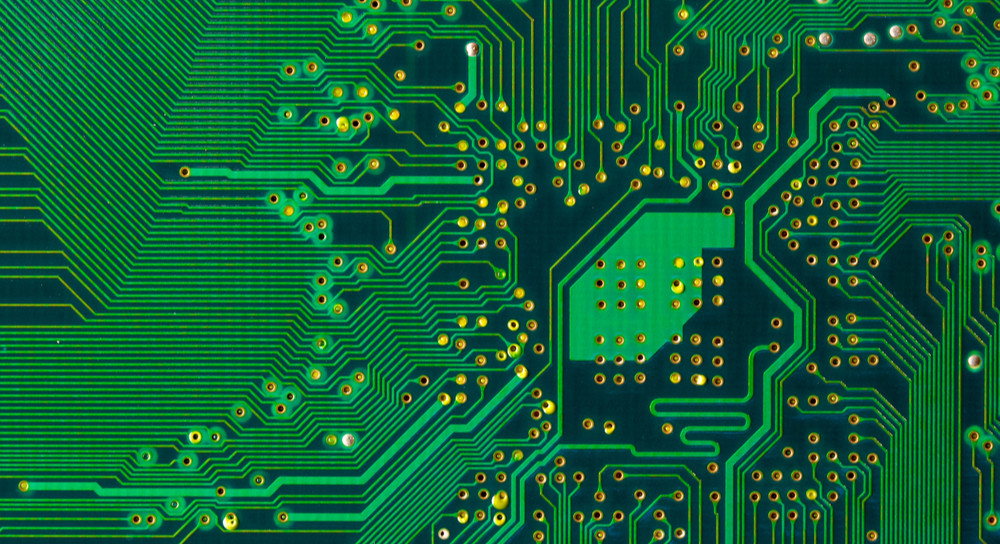

如何提高PCB的熱性能

1、 PCB設計增加導熱銅箔，采用大面積電源接地銅箔。 1、接觸面積越大，結溫越低； 2.覆銅面積越大，結溫越低。

2、在PCB設計中加入熱過孔 在PCB設計中加入熱過孔可以有效降低器件的結溫，提高板厚方向的溫度均勻性，為背面采用其他散熱方式提供了可能 印刷電路板。 通過仿真發現，與沒有散熱過孔的器件相比，該器件的熱功耗為2.5W，間距為1mm，中心設計為6x6。 散熱過孔可使結溫降低約4.8°C，PCB上下溫差由21°C降低至5°C。將散熱過孔陣列改為4X4后， 器件結溫比6x6高2.2℃，值得關注。

3、PCB設計IC背面裸銅，減少銅與空氣的熱阻。

4、PCB設計布局優化需要大功率和熱敏感設備的PCB設計布局。

1、熱敏設備應放置在冷空氣區。 2、溫度檢測器應放置在最熱的位置。 3、在同一PCB器件上，發熱小或耐熱性差的器件（如小信號晶體管、小型集成電路、電解電容等）的冷卻氣流最好在入口，下游 發熱量大或耐熱性好的器件（如功率晶體管、大規模集成電路等）的冷卻風量應根據發熱量和熱分布的大小而定。 4、在水平方向，大功率設備應盡量靠近PCBA邊緣布置，以縮短傳熱路徑； 在垂直方向上，大功率元器件應盡可能靠近印制電路板頂部布置，以減少這些元器件在工作時對其他元器件溫度的影響。 5、設備中印制電路板的散熱主要依靠氣流，因此在設計時需要研究氣流的流路，合理配置設備或印制電路板。 氣流傾向于在阻力小的地方流動，因此在印刷電路板上配置設備時，請避免在該區域留有較大空間。 整機多塊印刷電路板的配置也要注意同樣的問題。 6、對溫度敏感的設備應放置在溫度最低的區域（如設備底部），不要在發熱設備的正上方。 多臺設備應水平交錯布置。 7、將功耗最高、發熱量最大的設備布置在最佳散熱位置附近。 除非附近有散熱器，否則不要在印刷電路板的角落和邊緣放置高溫設備。 設計功率電阻時，盡量選用較大的元器件，并調整PCB設計布局，使其有足夠的散熱空間。
