PCB上的布線排列及元件的合理布局

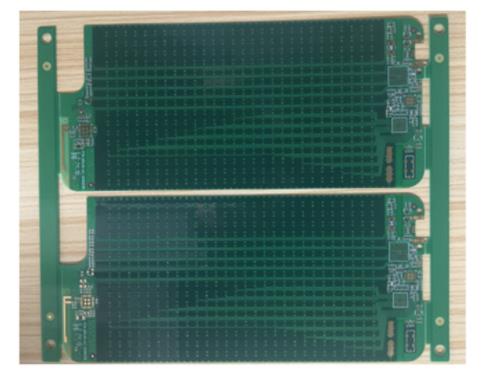

印刷電路板又稱印制電路板，是電子元件電氣連接的提供者。印刷電路板通常用“PCB”表示，而不是“PCB”。PCB設計主要是布局設計； 使用電路板的主要優點是大大減少接線和裝配誤差，提高自動化水平和生產勞動率。

(1) 印制電路板內不允許出現交叉電路。 可能的交叉線可以通過“鉆孔”或“纏繞”來解決。 也就是說，讓一根引線“鉆”過其他電阻、電容、晶體管腳部的間隙，或者“纏繞”過一根可能交叉的引線的一端。 特殊情況下，如何使電路變得很復雜？ 為了簡化設計，也允許使用跳線來解決交叉電路問題。

(2)電阻、二極管、管狀電容器等元件可以“垂直”和“水平”安裝。垂直是指元件垂直于電路板安裝和焊接，優點是節省空間。臥式是指元件平行且靠近電路板安裝焊接，其優點是元件安裝機械強度好。 對于這兩種不同的安裝元件，印刷電路板上的元件孔間距是不同的。

(3)同級電路的接地點應盡量靠近，本級電路的電源濾波電容也應連接到本級接地點。特別是電流晶體管的基極和發射極的接地點不能距離太遠，否則兩個接地點之間的銅箔太長，會產生干擾和自激。采用這種“一點接地法”的電路工作穩定，不易自激。

(4)總接地線必須按照高頻、中頻、低頻層次由弱電流到強電流的順序布置。不允許隨意翻轉、翻轉。層級之間最好有長的聯系，但也要遵守這個規定。 特別是變頻頭、再生頭、變頻頭的接地線布置更為嚴格。如果不當，會發生自激而無法工作。

FM頭等高頻電路常采用大面積封閉地線，以保證良好的屏蔽效果。

(5)強電流引線(公共地線、功放電源引線等)應盡可能寬，以減少布線電阻及其壓降，減少寄生耦合引起的自激。

(6)高阻抗的走線盡量短，低阻抗的走線可以長一些，因為高阻抗的走線容易產生嘯叫和吸收信號，造成電路不穩定。 電源線、地線、不帶反饋元件的基極線、發射極線等均為低阻抗導線。 射極跟隨器的基極線和收音機兩聲道的地線必須分開，分別形成一回路，直至功能結束。 如果兩根地線相連，很容易產生串?dāng)_，降低分離度。
