PCB板圖設計方法及要點詳解

PCB圖紙設計的基本原則和要求：

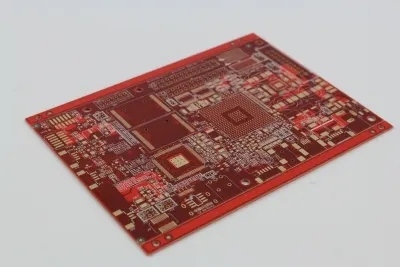

1、印制電路板的設計從確定板的尺寸開始。

由于印刷電路板的尺寸受到機箱外殼尺寸的限制，因此最好將其裝入外殼中。 其次，要考慮印刷電路板與外部元件（主要是電位器、插座或其他印刷電路板）的連接方式。 印刷電路板與外部元件一般通過塑料線或金屬隔離線連接。 但有時也被設計成插座。 即在設備中安裝插入式印刷電路板時，應預留充當插座的接觸位置。 對于安裝在印制電路板上的較大元件，需加金屬配件固定，以提高抗振動、抗沖擊能力。

2. 接線圖設計的基本方法

首先，您需要對所選元器件和各種插座的規格、尺寸、面積等有一個完整的了解； 合理、周密地考慮各元件的位置安排，主要從電磁兼容、抗干擾、短走線、少交叉、電源、地路、去耦等角度考慮。 各個組件的位置確定之后，就是各個組件的在線連接。 根據電路圖連接相關引腳。 有多種方法可以完成連接。 印刷電路圖的設計有兩種方法：計算機輔助設計和手工設計。

最原始的是手動排列布局。這是比較費力的，往往需要重復好幾次才能最終完成。在沒有其他繪圖設備的情況下也可以這樣做。這種手動布局方法對于剛學習印制板繪圖的設計人員來說也很有幫助。計算機輔助繪圖軟件有很多種，功能各異，但總的來說，繪圖和修改方便，并且可以保存、存儲和打印。

接下來，確定所需的PCB尺寸，并根據原理圖初步確定各個元件的位置，然后不斷調整，使布局更加合理。PCB中各元件之間的接線排列如下：

(1) 印刷電路中不允許出現交叉電路。 可能交叉的線可以通過“鉆”或“繞”來解決。 也就是說，讓一根引線“鉆”過其他電阻、電容、晶體管腳部的間隙，或者“纏繞”過一根可能交叉的引線的一端。 特殊情況下，如何使電路變得很復雜？ 為了簡化設計，也允許使用跳線來解決交叉電路問題。

(2)電阻、二極管、管狀電容器等元件可以“垂直”和“水平”安裝。 垂直是指元件垂直于電路板安裝和焊接，優點是節省空間。臥式是指元件平行且靠近電路板安裝焊接，其優點是元件安裝機械強度好。對于這兩種不同的安裝元件，印刷電路板上的元件孔間距是不同的。

(3)同級電路的接地點應盡量靠近，本級電路的電源濾波電容也應連接到本級接地點。特別是電流晶體管的基極和發射極的接地點不能距離太遠，否則兩個接地點之間的銅箔太長，會產生干擾和自激。 采用這種“一點接地法”的電路工作穩定，不易自激。

(4)總接地線必須按高頻、中頻、低頻層次由弱電流到強電流的順序布置。不允許隨意翻轉、翻轉。 層級之間最好有長的聯系，但也要遵守這個規定。 特別是變頻頭、再生頭、變頻頭的接地線布置更為嚴格。 如果不當，會發生自激而無法工作。FM頭等高頻電路常采用大面積封閉地線，以保證良好的屏蔽效果。

(5)強電流引線(公共地線、功放電源引線等)應盡可能寬，以減少布線電阻及其壓降，減少寄生耦合引起的自激。

(6)高阻抗的走線盡量短，低阻抗的走線可以長一些，因為高阻抗的走線容易產生嘯叫和吸收信號，造成電路不穩定。 電源線、地線、不帶反饋元件的基極線、發射極線等均為低阻抗導線。 射極跟隨器的基極線和收音機兩聲道的地線必須分開，分別形成一回路，直至功能結束。 如果兩根地線相連，很容易產生串?dāng)_，降低分離度。 PCB設計應注意以下幾點：

1. 接線方向：從焊接面看，元件的排列方向應盡量與原理圖一致，接線方向應與電路圖的接線方向一致。 由于在生產過程中通常需要對焊接表面的各種參數進行檢測，這樣便于生產中的檢查、調試和維護（注：是指在滿足電路性能、整機安裝和面板要求的前提下） 布局）。

2. 構件排列、分布應合理、均勻，滿足整齊、美觀、結構嚴謹?shù)墓に囈蟆?/p>

3. 電阻和二極管的放置方式：水平和垂直

水平放置：當電路元件數量較少、電路板尺寸較大時，一般采用水平放置較好； 1/4W以下電阻水平放置時，兩個焊盤之間的距離一般為4/10英寸，1/2W以下電阻水平放置時，兩個焊盤之間的距離一般為5/10英寸； 二極管水平敷設時，1N400X系列整流管一般為3/10英寸，1N540X系列整流管一般為4~5/10英寸。

垂直放置：當電路元件數量較多而電路板尺寸較小時，一般采用垂直放置。 兩個焊盤之間的間距一般為1~2/10英寸。
