六大重要的PCB設計規范及PCB文件轉換

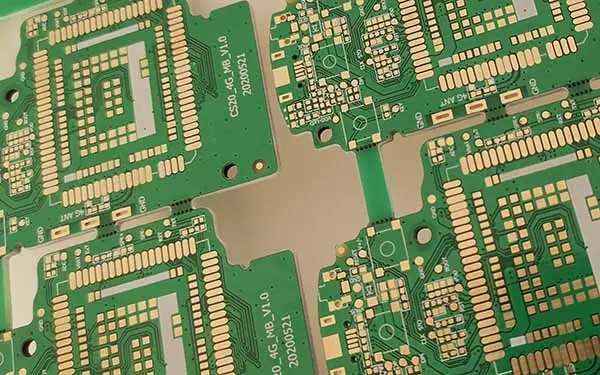

1.導熱墊。 對于一些功率器件，包括功率放大器、電源DCDC、PMU等，大多采用QFN或類似封裝。 考慮到散熱，IC底部會有散熱墊。 然而，工程師在設計PCB時，需要在PCB的頂層和底層開一塊裸露的銅，并在該區域用通孔連接，以便盡快最大限度地散發熱能。 盡可能。 因為在實際的產品設計中，散熱變得越來越重要。

2.電源線的寬度基本上工程師都了解，但描述不多。 可以通過接線或者畫銅片粗略估算一下，基本遵循40mil承載能力1A的公式。 一般情況下，保留25%的冗余度比較好。

3.Pin1 指示燈。 眾所周知，在封裝芯片時，pin1的位置會用三角形或圓形符號來標記。 然而，常常被忽視的是，這個標識應該放置在芯片封裝之外，這樣才能完成貼裝過程。 工廠生產線還可以在目視檢查時發現錯誤。 如果標識在里面，一旦放置完成，目視檢查是不會發現問題的。 同樣的問題也適用于 LED、二極管、鉭電容器等極性器件。

4.對于有屏蔽框的設計，需要注意的是，一些RCL器件不能太靠近屏蔽框的位置。 很容易造成斷錫的問題，尤其是一些電力網絡。 同時，器件不能太靠近板邊。

5.對于LCD或其他FPC連接器，焊盤長度至少比實際引腳長1mm，主要是為了增加穩定性。 在很多跌落測試中，經常會出現問題。

6. 同樣，對于 LCD 連接器，不建議在連接器周圍 3mm 區域放置任何元件。

將 PCB 文件轉換為鉆孔數據和 GERBER 文件的好處

直接將PCB文件轉換為鉆孔數據和GERBER文件會省去很多麻煩。 雖然很多電子工程師在向工廠傳輸PCB文件時，不會將PCB文件轉換為鉆孔數據和GERBER文件再提交給工廠，但他們習慣于設計PCB文件或從PCB寫板軟件中導出并直接發送到工廠。 PCB加工廠。

由于電子工程師和PCB工程師對PCB的理解不同，PCB工廠轉換的GERBER文件可能不是你想要的。 例如，當您在設計過程中在PCB文件中定義元件參數時，您不希望這些參數顯示在成品PCB上。 你沒有說PCB廠跟風，把這些參數留在成品PCB上。 這只是一個例子。 如果您自己將PCB文件轉換為GERBER文件，則可以避免此類事件。

GERBER文件是國際標準照片格式文件，包括RS-274-D和RS-274-X格式。 RS-274-D被稱為基本的GERBER格式，必須同時附加D代碼文件才能完整地描述一張圖紙； RS-274-X稱為擴展GERBER格式，其中包含D碼信息。 常見的CAD軟件可以生成這兩種格式。

如何檢查生成的GERBER的正確性？ 您只需在免費軟件Viewmate V6.3中導入這些GERBER文件和D代碼文件，就可以在屏幕上看到它們或通過打印機打印出來。

鉆孔數據也可以通過各種CAD軟件生成，一般為Excel格式，也可以在Viewmate中顯示。 沒有鉆孔數據就無法制造PCB。 電路板制造商解釋了六種重要的PCB設計規范以及將PCB文件轉換為鉆孔數據和GERBER文件的優點。
