在電子制造領域，DIP（Dual In-line Package）后焊工藝是PCBA（printed circuit board assembly）生產中的重要環節，直接影響產品的可靠性和性能。作為一站式PCBA制造商，我們憑借15年行業經驗，將為您詳細介紹DIP后焊的關鍵工藝及技術要點。

一、DIP后焊的核心流程

1. 插件準備

人工插件：經驗豐富的操作員根據BOM清單將通孔元器件（如電解電容、連接器等）精準插入PCB對應孔位。

自動化輔助：部分高精度插件采用半自動設備，確保引腳與孔位對齊，避免歪斜或浮高。

2. 波峰焊接

預熱階段：PCB通過預熱區（100-150℃），去除板面濕氣，減少焊接時的熱沖擊。

焊接階段：熔融焊錫在波峰焊機中形成“波峰”，PCB底部接觸焊錫，完成引腳與焊盤的冶金結合。

氮氣保護：鑫景福采用氮氣波峰焊，減少氧化，提升焊點光亮度和可靠性。

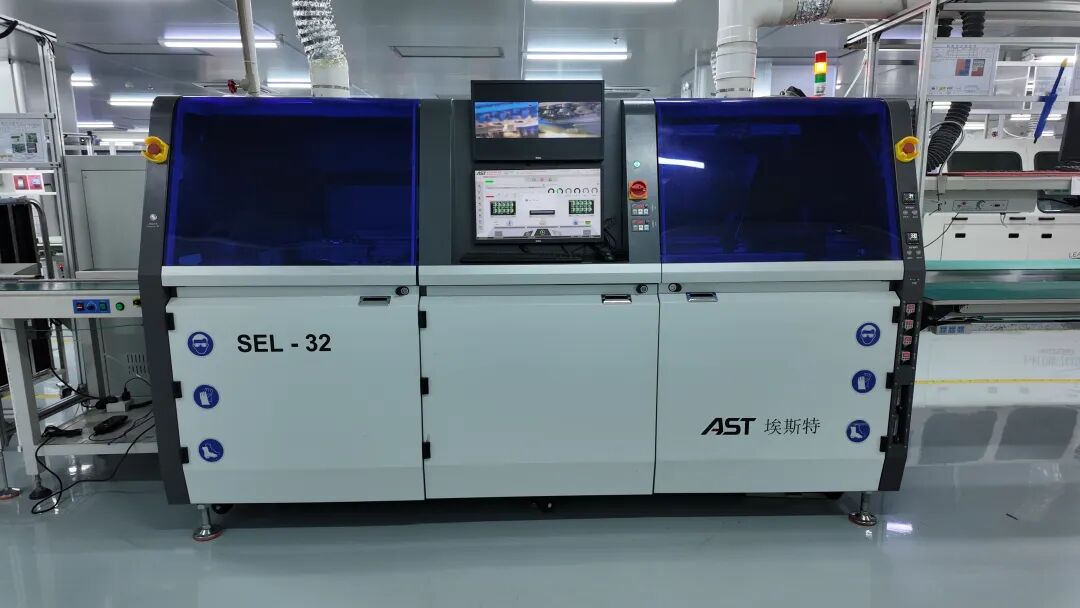

3. 選擇性波峰焊

針對高密度板或局部焊接需求，使用選擇性波峰焊設備，精準控制焊錫范圍，避免相鄰元件受熱干擾。

二、工藝難點與解決方案

1. 虛焊/假焊

成因：焊盤氧化、引腳間距過小或焊錫溫度不足。

對策：鑫景福通過3D SPI檢測焊盤狀態，并嚴格管控爐溫曲線（峰值溫度245±5℃）。

2. 橋連（短路）

成因：焊錫過量或引腳間距設計不合理。

對策：優化PCB設計（如增加阻焊橋），調整波峰焊的傾角與流速。

3. 熱敏感元件損傷

對策：對電解電容等元件采用局部屏蔽或分段焊接工藝，降低熱應力。

三、鑫景福的DIP后焊優勢

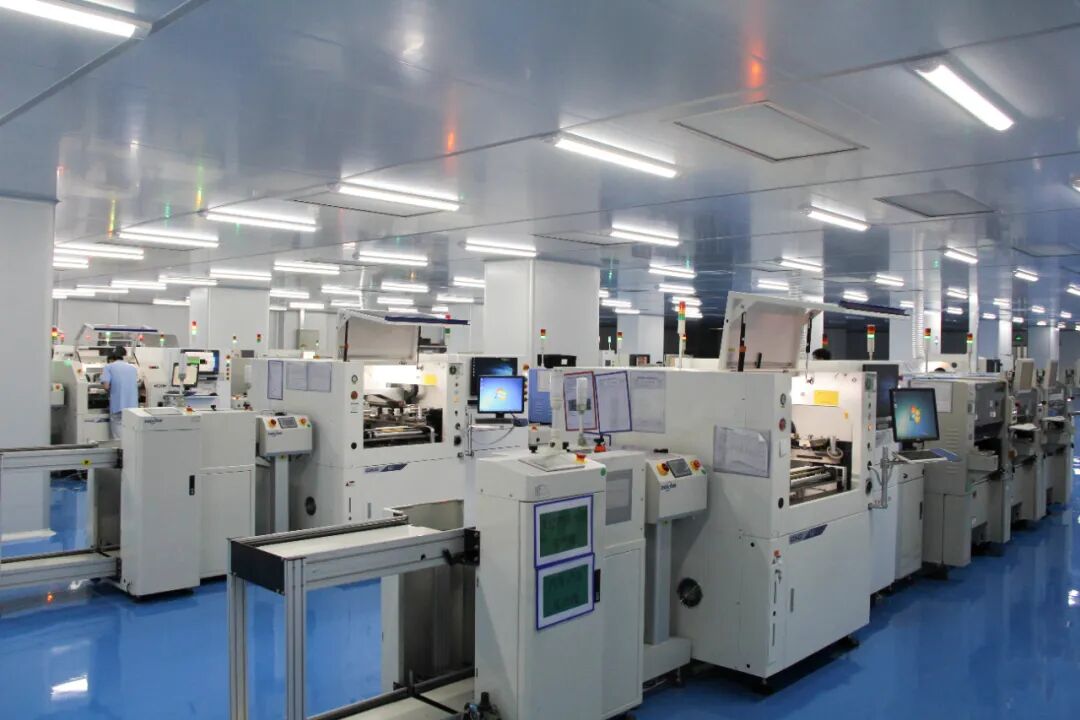

1. 嚴苛的車間環境

1000㎡靜電防護車間，溫濕度實時監控（22±2℃，濕度40-60%），避免靜電損傷和PCB吸潮。

2. 先進設備保障

配備無鉛波峰焊、選擇性波峰焊及三防漆涂覆設備，支持高難度工藝（如厚板焊接、混裝板加工）。

3. 19道質檢工序

從AOI檢測到X-RAY抽檢，確保焊點100%符合IPC-A-610 Class 2/3標準。

四、典型應用場景

工控設備：如PLC模塊的繼電器焊接，要求耐振動、高可靠性。

醫療電子：除顫儀等產品的DIP焊接需通過ISO13485醫療體系認證。

汽車電子：車載T-BOX的耐高溫焊點工藝，滿足IATF16949標準。

DIP后焊是電子制造中承上啟下的關鍵環節，鑫景福以“輔助研發、快速服務、零缺陷、一站式服務”為核心優勢，為客戶提供從設計優化到批量交付的全流程支持。無論是復雜工藝挑戰還是緊急訂單需求，我們都能以專業團隊和智能化的管理體系，確保產品高品質落地。
